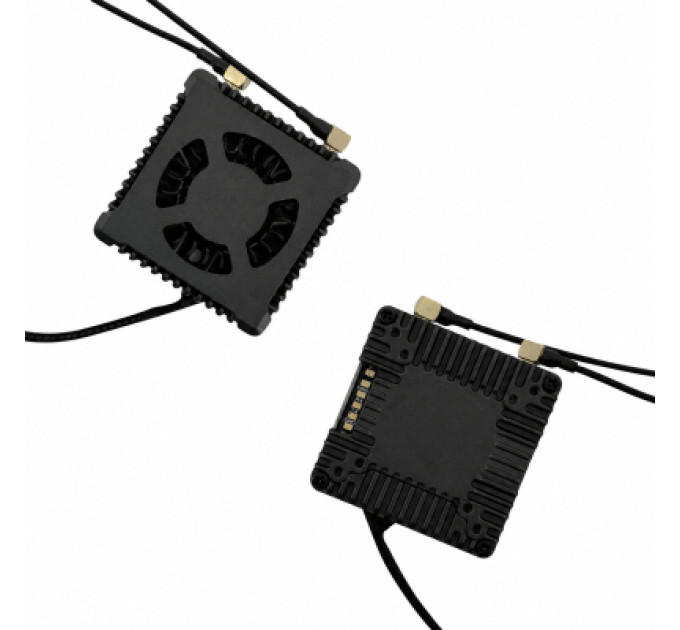

Walksnail Відеосистема FPV Walksnail Ascent GT Pro Z40 VTX 4W (C0CA-TZ114)

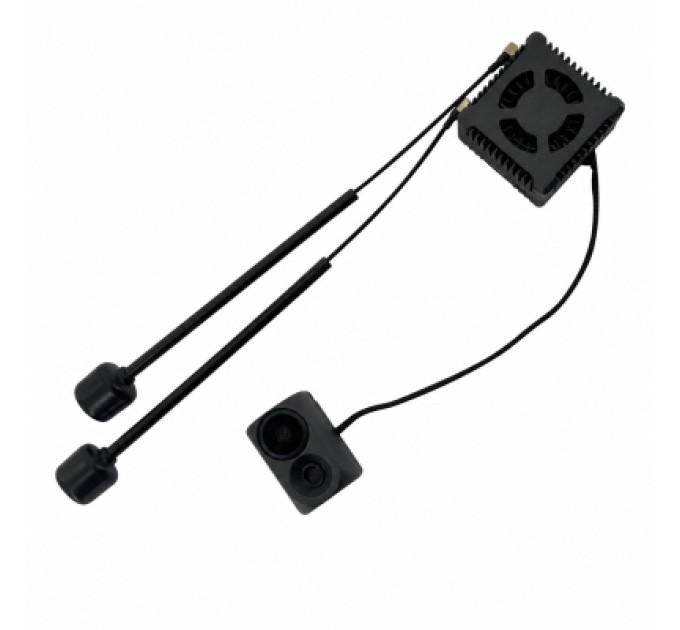

Ascent GT PRO Z40 - цифрова FPV-відеосистема нового покоління, що поєднує високопродуктивний відеопередавач Ascent GT PRO VTX із двокамерним модулем Z40. Система підтримує передачу відео у роздільній здатності 1080P при 60 кадрах/с, забезпечуючи високу деталізацію, мінімальну затримку та стабільний цифровий сигнал.

Камера оснащена двома сенсорами: ширококутним для оглядового польоту та телекамерою зі змінним збільшенням для детального спостереження за віддаленими об'єктами. Перемикання та керування масштабуванням здійснюється через політний контролер за допомогою MSP DisplayPort.

Відеопередавач підтримує автоматичний та ручний вибір частоти, Canvas Mode OSD, інтеграцію з Betaflight, INAV та ArduPilot, а також оновлення прошивки через USB Type-C.

Завдяки широкому діапазону живлення, компактним розмірам і монтажним отворам 20×20 мм та 25.5×25.5 мм система легко інтегрується у FPV-дрони різного класу.

Технічні характеристикиВідеопередавач (VTX)

• Модель: Ascent GT PRO Z40 VTX
• Робочий діапазон частот: 5.650-5.924 GHz
• Ширина каналу: 10-20 MHz
• Якість передачі відео: Full HD (1080P) @ 60 FPS
• Середня затримка передачі: ≈35 мс
• Кількість каналів: 3
• Автоматичний вибір частоти: Так
• Ручний вибір частоти: Так
• Підтримка Canvas Mode OSD: Так
• Підтримка MSP DisplayPort: Так
• Вхідна напруга: 11.1-25.2 V (3-6S LiPo)
• Споживання струму: до 1.5 А (при 12 V)
• Монтажний шаблон: 20×20 мм / 25.5×25.5 мм
• Габарити: 34 × 34 × 22.6 мм
• Робоча температура: -10…+40 °C
• Підтримувані польотні контролери: Betaflight, INAV, ArduPilot
• Сумісні FPV-окуляри: Walksnail Ascent Goggles, Walksnail Goggles Cine

Характеристики камери

• Модель камери: Avatar Pro V2 Dual Camera
• Тип камери: подвійна (ширококутна + телекамера)
• Сенсор: 1/1.8"
• Роздільна здатність: 1920 × 1080
• Кут огляду (FOV): 150°
• Сенсор: 1/1.2"
• Роздільна здатність: 8000 × 6000 (48 МП)
• Оптичне збільшення: 4×
• Максимальна роздільна здатність передачі: 1080P
• Частота кадрів: 60 FPS
• Співвідношення сторін: 16:9
• Діапазон збільшення: 1×-32×
• Керування масштабуванням: через MSP
• Режими масштабування: плавне або покрокове
• Розміри камери: 21.4 × 22.5 × 30 мм
• Довжина коаксіального кабелю: 140 мм

ІнтерфейсиІнтерфейс живлення

• SH1.0 6-pin
• VCC
• GND
• RX
• TX
• GND
• SBUS

Інші інтерфейси

• USB Type-C (оновлення прошивки)
• Gimbal Port (SH1.0 2-pin)
• 2 × MMCX для підключення антен
• Порт підключення камери
• Роз'єм підключення вентилятора

Підтримка OSD

• підключити UART між політним контролером і VTX
• увімкнути MSP
• активувати режим VTX (MSP + DisplayPort)
• встановити пресет Avatar OSD або HD OSD
• налаштувати потрібні елементи екранного меню (OSD)
