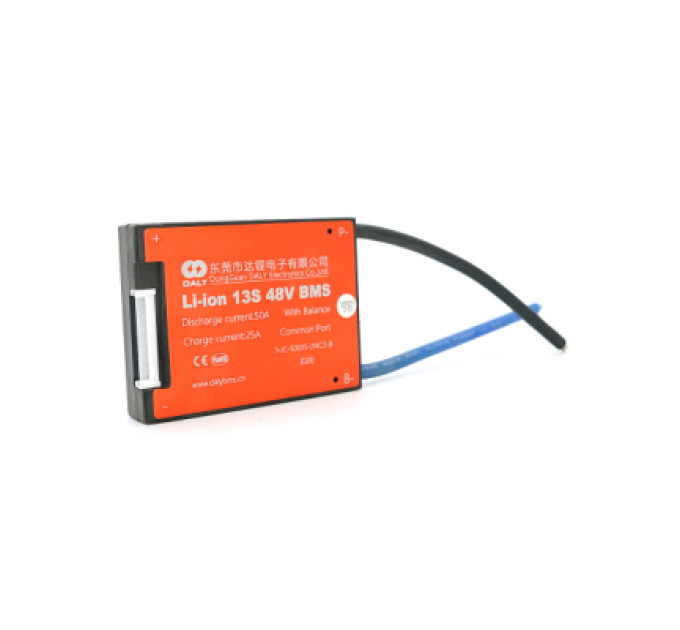

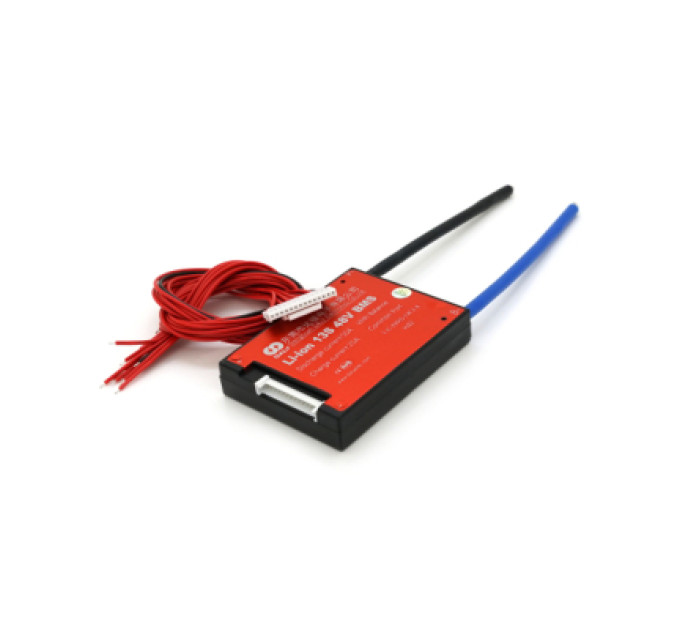

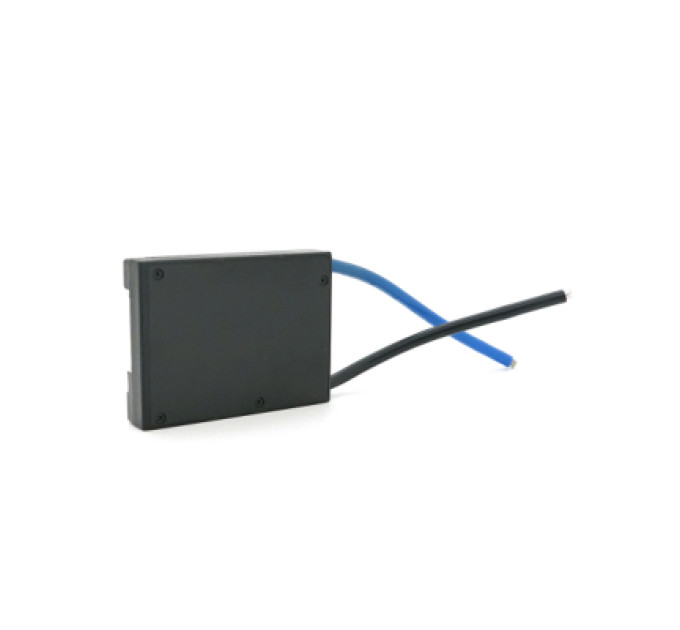

Опис
BMS (Battery Management System) – це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.
Основні характеристики
Номінальний струм розряду 50А
Номінальний струм заряду 25А (рекомендована ємність АКБ 50 Ач)
Номінальна напруга заряду 54,6
Струм балансування 30+-10 мА
Функції пасивного вирівнювання
Напруга включення пасивного вирівнювання 4,175В
Захист від перезаряду
Напруга включення захисту від перезаряду (на 1 комірку) 4.25±0.05В
Час спрацьовування захисту від перезаряду (на 1 комірку) 1±0.5сек
Напруга відключення захисту від перезаряду (на 1 комірку) 4.15±0.05В
Час відключення захисту від перезаряду (на 1 комірку) 1±0.5сек
Захист від перерозряду
Напруга захисту від перерозряду (на 1 комірку) 2.7±0.05В
Час спрацьовування захисту від перерозряду 1±0.5сек.
Напруга відключення захисту від перерозряду 3.0±0.05В
Час вимкнення захисту від перерозряду 1±0.5сек
Захист від перевантаження струмом заряду/розряду
Струм захисту від перевантаження струмом розряду 160±30А
Затримка захисту від перевантаження струмом розряду 1±0.5сек
Струм захисту від перевантаження заряду 60±10 А
Час спрацьовування захисту 1±0.5сек
Затримка захисту від короткого замикання 200-500мсек
Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
Струм власного споживання під час роботи <100 uA (не включаючи струм власного споживання)
Струм власного споживання в режимі сну 0 uA
Габарити 80*61*16 мм
Похибка обладнання
Точність визначення струму: ≤(±10%FSR)
Точність визначення напруги: ≤±25 мВ
Робоча температура:-20℃~60℃℃
Відносна вологість: 5% ~ 75%
| Характеристики | ||
| Внутрішній опір головного ланцюга | ≤20 мОм | |
| Кількість елементів для LiFePO4 | 13S | |
| Максимальний струм розряду | 50 A | |
| Номінальний струм заряду | 25 A | |
| Номінальний струм розряду | 50 A | |
| Струм балансування | 30±10 мА | |
