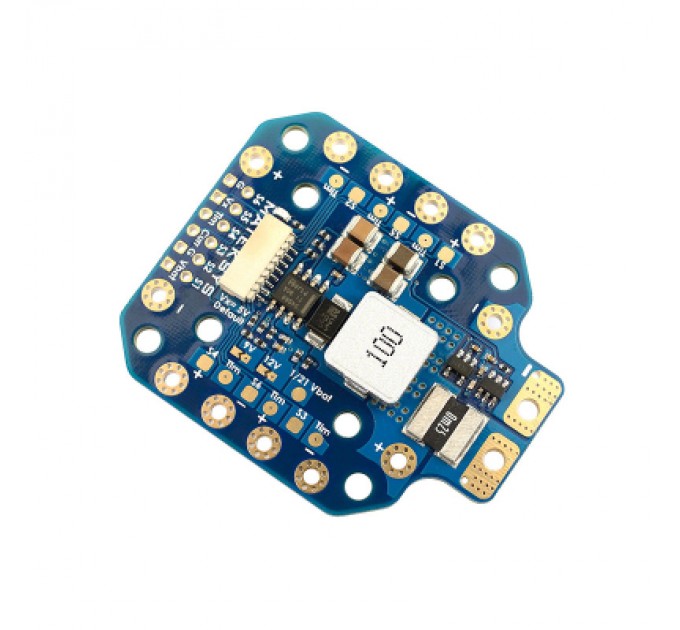

Плата розподілу живлення Matek PDB-HEX, 12S compatible
PBD:

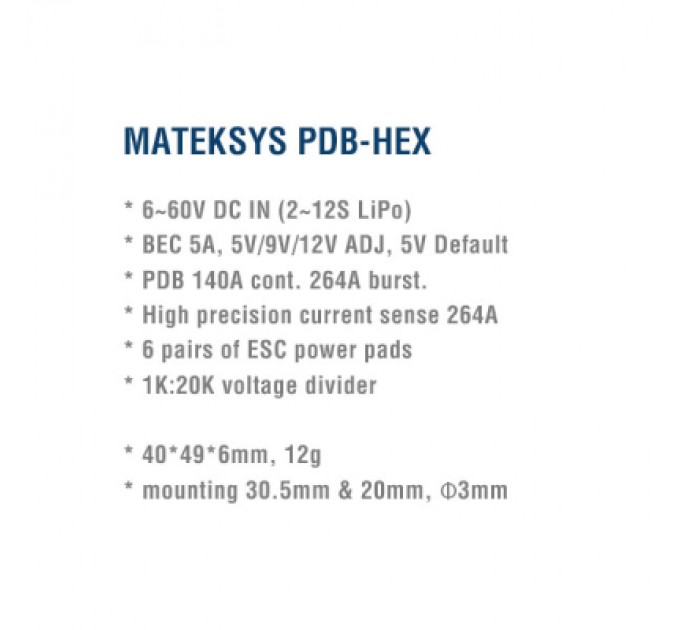

- Діапазон вхідної напруги: 6~60В (2~12S LiPo)
- Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)
- Блоки живлення ESC: 60А прод. 100А піковий
- 6x педи живлення/сигналу/телеметрії ESC
- Датчик струму: 264 А, 3,3 В АЦП
- Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)
Роз'єм JST-SH-8P та контактні майданчики
- Vbat: напруга батареї
- G: земля
- Curr: поточний сигнал
- Tlm: дублює контактні майданчики Tlm для телеметрії ESC.
- S1/S2/S3/S4/S5/S6: сигнал ESC
- Vx: вихід регулятора

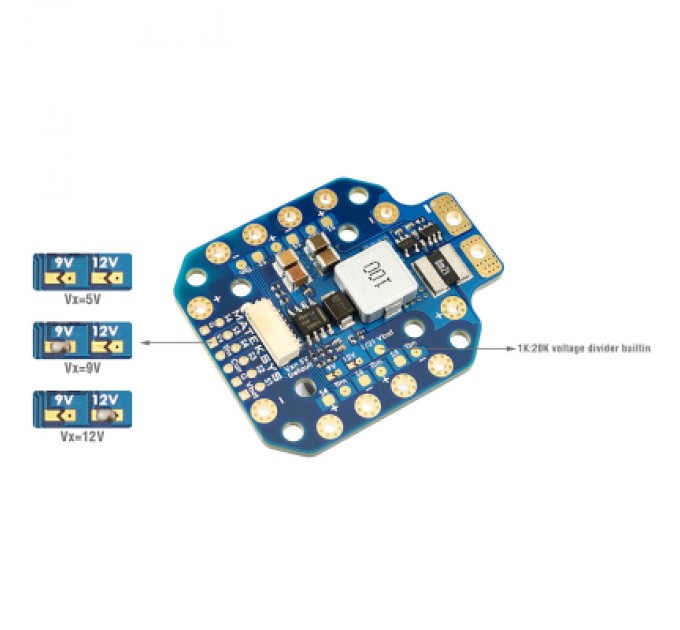

Вихід BEC Vx (5 В за замовчуванням)
- Vx= 5 В за промовчанням безперервний струм 5 А
- Мостова перемичка 9, Vx = 9, безперервний струм 4 А, макс. 5 А
- Мостова перемичка 12 В, Vx = 12 В, безперервний струм 4 А, макс. 5 А
- стійкий до короткого замикання (1 секунда)
- Захист від перевантаження по струму та самовідновлення
Дільник напруги
- Резистори 1K:20K
- Вихідна напруга 1/21 Вбат.
Технічні характеристики:

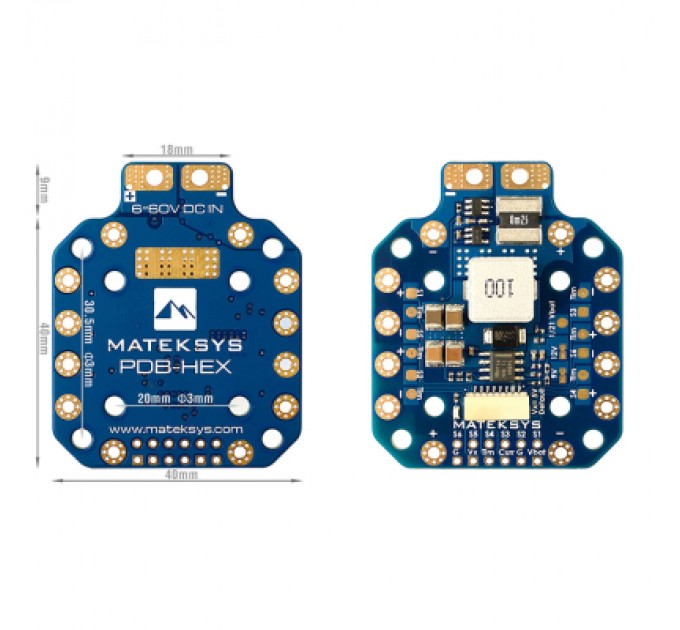

- Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
- Розміри: 49 х 40 х 6 мм
- Вага: 12 г
Комплектація:
- PDB-HEX

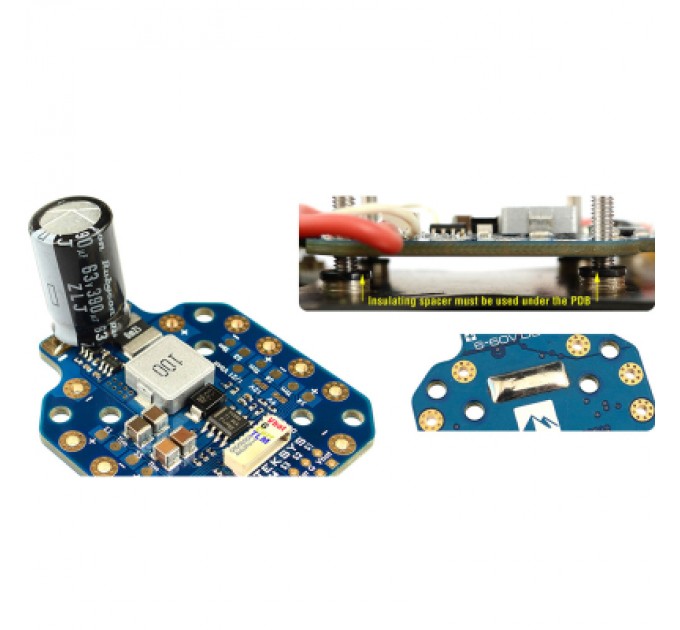

- Рубікон ZLJ 63В 390мкФ
- JST-SH1.0_8-контактний кабель, 5 см
- Роз'єм JST-SH1.0_8pin - 2 шт
| Характеристики |
| Діапазон вхідної напруги |
|
6-60В |
| Номінальний струм |
|
60 A |
| Розмір |
|
49 х 40 х 6 мм |
