ЗАСТОСУВАННЯ
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN
КОНСТРУКЦІЯ
1) Струмопровідна жила: мідний м"який дріт Діаметр: 0,48 мм (24 AWG)
2) Ізоляція: поліетилен. Діаметр провідника: 0,8 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева Кількість пар: 1 або 2
3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) Колір оболонки: білий або сірий Максимальний діаметр кабелю: 1-парний: 3,5 мм 2-парний: 3,8 м
УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ
Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 100 МГц.
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон: Під час монтажу -10 ° C ... +60 ° C Після монтажу -20 ° C ... +60 ° C
Радіус вигину:
Під час монтажу не менше 8 x діаметрів кабелю
Після монтажу не менше 4 x діаметрів кабелю
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C
Розтягуючм зусилля не більше 85 Н
Опір постійному струму не менше 96 Ом / км
Опір ізоляції не більше 5 ГОм / км
Робоча ємність не більше 56 пФ / м
Хвильовий опір в діапазоні частот: 1-16 МГц 100 ± 5 Ом
Випробувальна напруга між жилами, (пост. Струм, 2 с) 2,5 кВ
Робоча напруга (пост. Струм) 72 В
Характеристики
Категория
5е
Количество пар
4
Метраж
305 м
Тип металла
медь
Цвет
белый
Экранировка
UTP
Оцінка:0з 5
5
0%
4
0%
3
0%
2
0%
1
0%

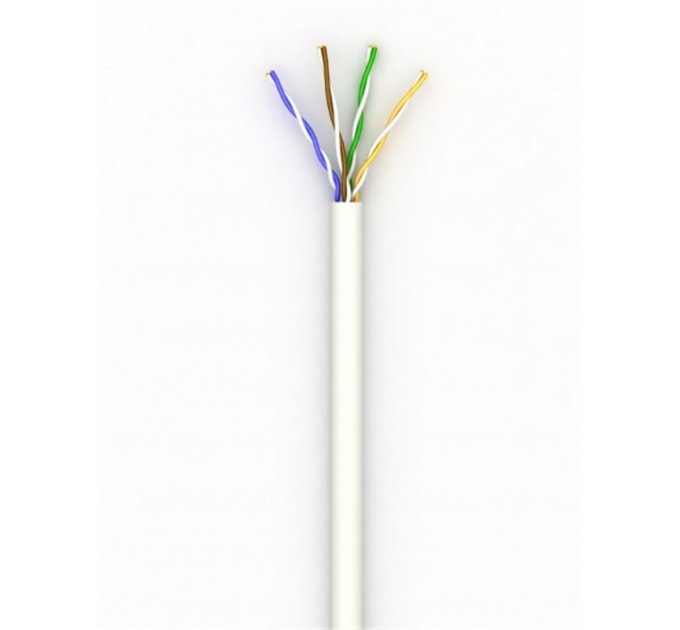

Кабель вита пара UTP 5е OK-Net КПВ-ВП(100) 4х2х0.48 бухта 305м
